SYSTEMY ODGROMOWE TYPU "ELEKTROM"
 Uziomy łączone
 <<wstecz)


PRĘTY UZIEMIAJĄCE

     Pręty uziomów są wykonywane z prętów stalowych, ciągnionych z nałożoną ogniowo powłoką cynku, lub galwanizowane która tworzy jednorodne nierozerwalne połączenie ze stalą.
     Pręt stalowy oraz złącza posiadają wysoką wytrzymałość na moment skręcający jak i na spęczanie co umożliwia duże
zagłębienie prętu w każdej klasie gruntu za pomocą wibromłótów lub metodą obrotowego wcisku.
     Nałożona powłoka cynku wypalona w wysokiej temperaturze w strukturę stali ma grubość 0,20 - 0,30mm i gwarantuje żywotność uziomu minimum 30 lat.
Odcinki prętów są zakończane gwintem, umożliwiając monterowi łączenie prętów w tak długi uziom, aby otrzymał możliwie najmniejszą wymaganą polską normą rezystancję

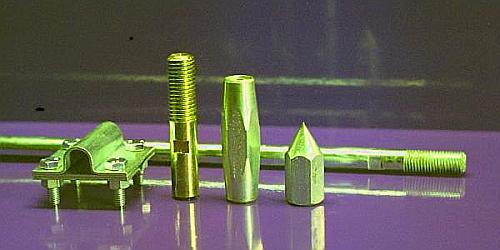

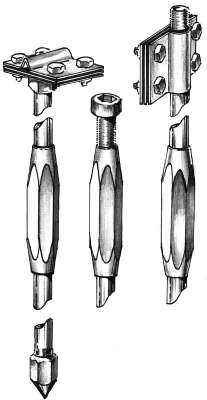

Uziom typu "ELEKTROM": - zacisk końcowy płaski, - bijak, - złączka, - grot, - pręt (w tle). Uziomy łączone: -uziom zakończony głowicą; -uziom z zamontowanym bijakiem;
-uziom z zamontowanym zaciskiem końcowym płaskim.		 Uziom szpilkowy.

Nr: Symbol: Średnica w mm: Przekrój w mm: Długość gwintu w mm: Długość prętów w  mb: Masa 1szt. w kg:
1 9902 14 154 35 1,5 1,85
2 9903 16 200 35 1,5 2,4
3 9904 18 254 35 1,5 3,0
Do cen netto należy doliczyć 23% podatku VAT.

ZACISK KOŃCOWY PŁASKI

     Zacisk końcowy płaski służy do połączenia uziomu z bednarką lub przewodem okrągłym (np: drutem Cu). Maksymalna szerokość bednarki jaka może być skręcona za pomocą powyższych zacisków wynosi 35mm, a przekrój przewodów okrągłych które można podłączyć do tego złącza występuje w przedziale od 6 do 10mm. Zacisk skręcony jest czterema śrubami M-8.
Dostępne są również wersje miedzianej.
Nr: Symbol: Średnica w mm: Rodzaj Masa 1szt. w kg:
1 9921 14 Zn/Zn 0,29
2 9922 16 Zn/Zn 0,39
3 9923 18 Zn/Zn 0,45

Tab.2. Ceny zacisków końcowych płaskich. Do cen należy doliczyć 23% podatku VAT.


ZACISK KOŃCOWY - GŁOWICA

     Głowica podobnie jak zacisk końcowy płaski służy do połączenia prętów uziomu z przewodami odprowadzającymi. Parametry głowicy są takie same jak zacisku końcowego płaskiego, z tą różnicą, że głowica jest umieszczana na końcu pręta uziomu na gwincie złączeniowym w sposób prostopadły do uziomu. Ma to znaczenie w niektórych sposobach montażu.
Nr: Symbol: Średnica w mm: Rodzaj Masa 1szt. w kg:
1 9931 14 Zn/Zn 0,29
2 9932 16 Zn/Zn 0,33
3 9933 18 Zn/Zn 0,45

Tab.3. Ceny głowic. Do cen należy doliczyć 23% podatku VAT.


ZŁĄCZKA UZIOMU

     Łączenie prętów jest możliwe za pomocą złączki wykonanej ze stali pokrytej antykorozyjnie cynkiem (metodą ogniową). Gwint złączki jest tak wykonany, aby pręty po skręceniu spotkały się na jej środku, a siły udarowe działały na pręty nie uszkadzając złączki podczas zagłębiania. Dostępne są również wersje pomiedziowane.
Nr: Symbol: Średnica w mm: Długość w mm: Masa 1szt. w kg:
1 9941 14 80 0,15
2 9942 16 80 0,18
3 9943 18 80 0,20

Tab.4. Ceny złączek uziomów (Zn). Do cen należy doliczyć 23% podatku VAT.

BIJAK

     Bijak wykonany jest z bardzo twardej stali. Umożliwia zagłębianie prętów uziomów w podłożu mechanicznie z zastosowaniem wibromłotów lub wbijanie metodą tradycyjną. Długość gwintu bijaka jest tak dobrana, aby siły udarowo-skrętne działały bezpośrednio na pręt nie uszkadzając złączki.

Nr: Symbol: Średnica w mm: Masa 1szt. w kg:
1 9951 14 0,10
2 9952 16 0,13
3 9953 18 0,21
Do cen należy doliczyć 23% podatku VAT.


GROT

     Grot montowany na końcu każdego uziomu ułatwia zagłębianie uziomu w podłoże. Wykonany z twardej stali powoduje, że wbijanie uziomu w podłoże o bardzo dużej spoistości (np: kamieniste) nie nastręcza większych problemów.

Nr: Symbol: Średnica w mm: Masa 1szt. w kg:
1 9961 14 0,05
2 9962 16 0,09
3 9963 18 0,12
Do cen netto należy doliczyć 22% podatku VAT.

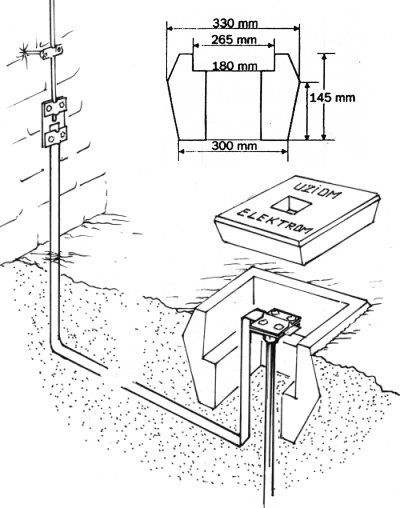

STUDZIENKA KONTROLNO-POMIAROWA

Umożliwiają bezproblemowe pracę montażowe, kontrolno-pomiarowe i konserwacyjne.
Wykonane są z betonu wzmocnionego zbrojeniem, co daje dużą odporność na uszkodzenia mechaniczne, a także na przemarzanie.





Nr: Symbol:
1 9991

Do cen należy doliczyć 23% podatku VAT.
